電能質量SVG散熱方案Power quality SVG cooling solution

　　靜止無功補償裝置（SVC）裝置是一種綜合治理電壓波動和閃變、諧波以及電壓不平衡的重要設備。SVG是一種比SVC更為先進的新型靜止型無功補償裝置，是靈活柔性交流輸電系統（FACTS）技術和定制電力（CP）技術的重要組成部分，現代無功功率補償裝置的發展方向。二者在輸配電電力系統中得到了廣泛應用：遠距離電力傳輸、城市二級變電站（35/110kV)、電弧爐、軋機提升機等其他重工業負載、區域電網、光伏供電、風電場、電力機車供電等領域。SVG屬于高熱元件，需配合散熱性能優良的散熱器，才能保證其他穩定的運行，以及增加使用壽命。
　　文軒熱能在SVC/SVG散熱上有豐富的技術經驗，可提供散熱性能優良的解決方案，包括提供自然冷卻、強制風冷、液冷方面技術服務支持。

SVG風冷散熱解決方案案例：

客戶SVG散熱設計要求如下：

環境溫度：	40?C	風格型號：	R4D560-AQ03-01
海拔高度：	3000m	總體溫度要求：	<35?C
假定IGBT型號：	Infineon IHV IGBT，1250W/pcs，共2pcs, 電阻體100W，total 2600W。	散熱介質型號：	0.2mm K=4W/m*K
模塊功率及數量：	7個，總功率為2600*7=18200W

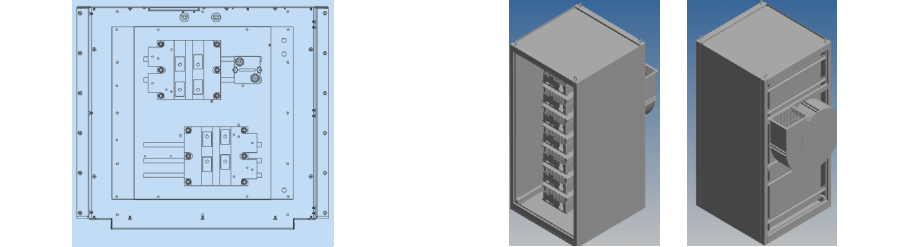

SVG散熱器單體模組熱源布置示意圖：機柜整體局部示意圖：

文軒熱能提供的散熱器設計方案主要參數：

.散熱器尺寸為400x380x100mm，熱管布管特定設計；
.發熱體和散熱片間使用導熱硅脂；
.使用壁厚1.0MM定制熱管保證散熱效能；
.底部8支 9.5 mm熱管采用圓管入槽壓平工藝保證散熱效能；
.熱分析Epoxy導熱系數調整到工作極限溫度對應數據，確保仿真與實際的一致性；
.采用全鋁Bonded 散熱片；
.產品單重約為：22.6Kg；
.板底 FIN 片使用AL5052 導熱系數：138 w／m^2 K；

散熱器風機參數為：

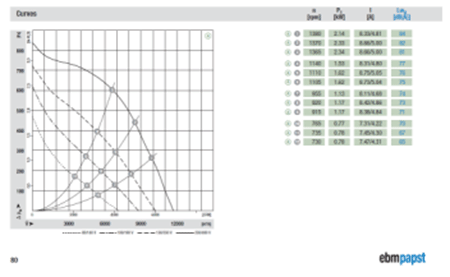

Ebm-papst 560型風機，型號為：R4D560-AQ03，數據如下：

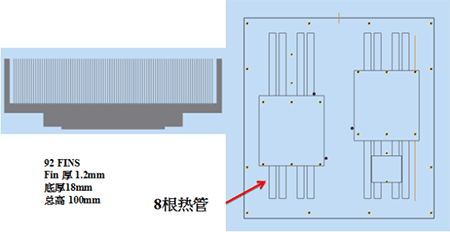

散熱器形式平面示意圖：

采用bonded fin +8熱管設計

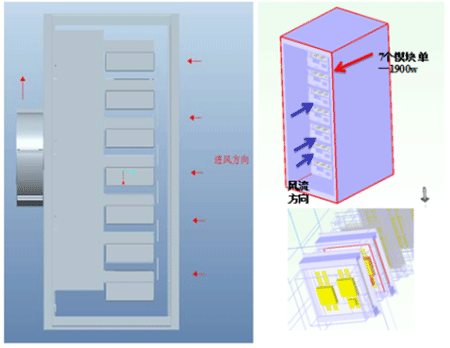

散熱器進出風仿真示意圖：

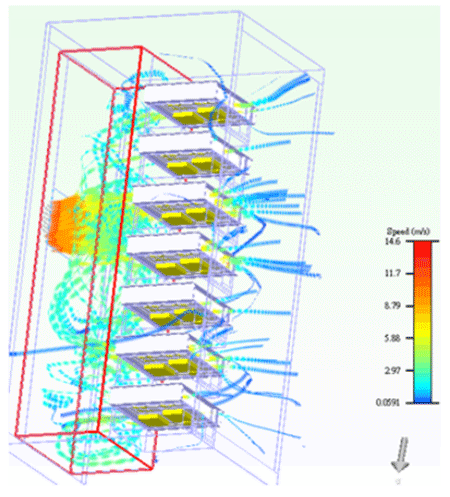

風流仿真示意圖：

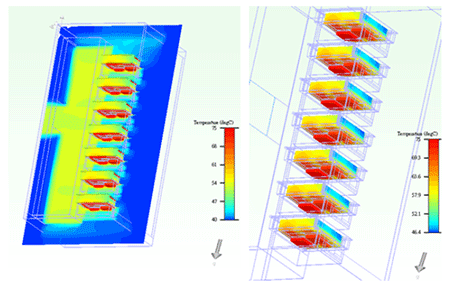

散熱器溫度仿真示意圖：

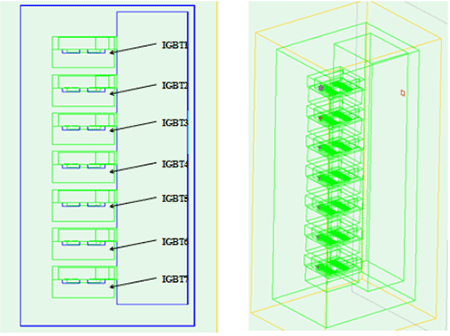

散熱器測溫點仿真示意圖：

IGBT排列圖　　人口風速為散熱體fin形外距離2~3cm的中間點

散熱器仿真數據匯總：

項次	最高溫度 C	入口風速 m/s	熱阻值 C/W	散熱器仿真數據顯示：溫度都在75℃ 以下，溫升小于35℃,符合客戶設定要求。
模組1	74.56	5.4	0.0133
模組2	74.48	5.39	0.013
模組3	74.52	5.4	0.013
模組4	73.72	5.36	0.013
模組5	74.56	5.56	0.013
模組6	74.63	5.58	0.013
模組7	74.43	5.58	0.013
